主要技術參數
測量原理 | 超聲波時差法 |
測量介質 | 天然氣、城市燃氣（含煤氣）、火炬氣、煙氣、原料氣等 |
聲道數量 | 1聲道、2聲道、3聲道 |
安裝形式 | 管段一體型、分體型 |
超聲換能器安裝方式 | 單端插入（1D、2D、3D）、雙端插入 |
測量范圍 | 0.03~30m/s（火炬氣流速測量正常為0.03~120m/s，更高流速測量可定制） |
分 辨 率 | 0.001m/s |
準確度等級 | 1.0級（管段式適用） |
重復性 | Qt~Qmax 0.2%、0.3%（更高重復性可定制） |
測量口徑 | DN50~DN5000（更大口徑可選） |
公稱壓力 | PN16、Class150、Class300、Class600（更多壓力規格可選） |
換能器材質 | 全金屬（316不銹鋼、鈦合金）材質 |
轉換器材質（變送器） | 鋁合金、304、316等不銹鋼（可定制） |
測量要求
介質溫度 | -40~80℃、-40~200℃、-163~200℃（更多特殊工況需要可定制） |
介質壓力 | 與現場管道壓力相適應 |
環境溫度 | -30~60℃，-45~70℃（可選） |
工作條件
供電電源 | 24V DC、220V AC（可選） |
功 耗 | ≤15W |
安裝時所需的直管段 | 推薦上游直管段≥ 10～15 D ，下游直管段≥ 5 D（如不能滿足可詳詢廠家，技術確認） |
信號、通訊及其他功能
模擬輸入 | 2路 4~20mA |
模擬輸出 | 1路4~20mA (HART可選)、1路脈沖 |
通訊接口 | 2路 RS485 |
通訊協議 | 標準MODBUS通訊協議 |
數字輸出 | 3路DO報警輸出、1路繼電器輸出 |
液晶顯示 | 可以現場顯示標況的瞬時流量、累計流量及實時溫度和壓力測量信息 |
數據存儲時間 | 歷史數據可以至少保持2年、報警記錄可以至少保持6年 |
使用操作 | 通過配套上位機軟件實現對流量計的運行參數設置 |
診斷功能 | 流量計具有自診斷功能，可以對儀表自身的工作和故障狀態進行診斷和報警輸出 |
認證情況
計量認證 | 計量器具型式批準證書CPA證書 |
防爆等級 | ExdIIBT6 Gb、 ExdIICT6 Gb(可選) |
防護等級 | IP66 |
流量范圍參照說明
注：該產品多數為分體式流量范圍可參照CL-2型流量范圍參照表，煤氣、煙氣等工業過程氣體流量通常按流速范圍0.03~30m/s進行核算，火炬氣等特殊工況最高流速可達120m/s，更高流速測量可定制。
安裝結構說明
注：該產品多數為分體式安裝，對于DN600口徑以下可選配管段式一體型安裝結構，插入分體型結構尺寸結合現場管道，轉換器（二次表）安裝于管道附近，與換能器連接通訊線通常為10米以內。

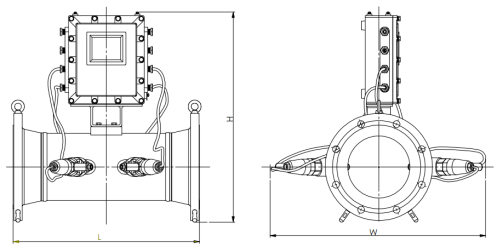

管段一體型安裝參考圖

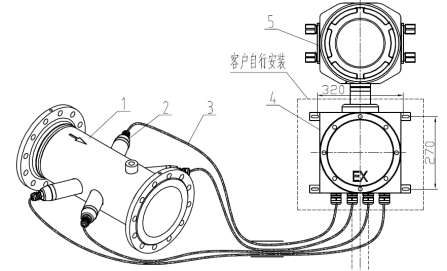

| 插入分體型安裝參考圖
|
CL-3型產品為在線管道插入式氣體超聲流量儀表，可依據現場管道設計、在線安裝。根據用戶測量需求，及氣體介質流態及測量管徑等情況，分別有1、2、3聲道等多種規格可供選擇，精度等級依據聲道數的不同可分別滿足1.0級、1.5級、2.0級要求。
適合于城市燃氣舊管道計量改造，石油化工行業的火炬氣，以及焦化廠、冶煉廠等大型工業的高爐煤氣、轉爐煤氣的過程控制監控計量場合，也可滿足其它大口徑管道非燃氣類（如煙道氣、工業廢氣）氣體的環保計量和測控要求。
